Linia kanałów samochodowych 3
Auto Duct Line III składa się z Decoilera, jednostki szczelinującej maszyny poziomującej, jednostki szczelinującej „V” i „kwadratowej”, jednostki tnącej i jednostki gnącej. Standardowe urządzenia szczelinujące „V” i „kwadratowe” są używane do kanałów kołnierzowych TDF, a urządzenie szczelinujące „kwadratowe” może być również używane do produkcji kołnierzy TDC.
- Szybkie delievery
- Zapewnienie jakości
- Obsługa klienta 24/7
Product Introduction

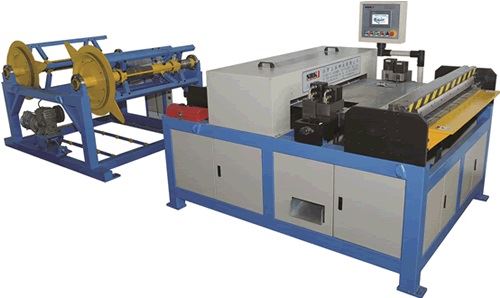

Automatyczna linia SBAL-III
Cechy
Auto Duct Line III składa się z Decoilera, jednostki szczelinującej maszyny poziomującej, jednostki szczelinującej „V” i „kwadratowej”, jednostki tnącej i jednostki gnącej. Standardowe urządzenia szczelinujące „V” i „kwadratowe” są używane do kanałów kołnierzowych TDF, a urządzenie szczelinujące „kwadratowe” może być również używane do produkcji kołnierzy TDC. Jednostkę gnącą można wykonać pod kątem prostym, aby pasowała do Pittsburgha, lub blachę można wygiąć w kształt „kwadratowy” lub „L”. Znacznie zwiększa wskaźnik wykorzystania płyty, zmniejsza intensywność pracy i zmniejsza nakład pracy. Część elektryczna linii produkcyjnej sterowana jest w pełni serwosterowaniem; system sterowania ma zamknięty układ sprzężenia zwrotnego, a dokładność i stabilność są wyraźnie ulepszone. Maksymalna prędkość robocza wynosi 18 m/min. Tolerancja długości wynosi ±0.5 mm; tolerancja przekątnej wynosi ±0.8 mm. System może sprostać wydajności produkcyjnej 1500 m² kanału powietrznego na zmianę (8 godzin). Auto Duct Line III może sterować zaślepianiem rur. Jednocześnie jest bardzo odpowiedni do zróżnicowanej produkcji, takiej jak TDF/stal kątowa/formowanie kołnierzy wtykowych. Kołnierze kątowe i kołnierze wtykowe można automatycznie wyginać w rury kwadratowe.
1. Aluminiowe ramię zawieszenia sprawia, że maszyna jest łatwa w obsłudze.
2. Wbudowana szafa sterownicza redukuje ilość okablowania w obrębie całej konstrukcji i ułatwia jej przenoszenie.
3. Importowana konfiguracja jest bardzo stabilna i wygodna w użyciu. Linia kanałów powietrznych CNC to linia do produkcji kanałów z najwyższą automatyzacją i najwyższą wydajnością w maszynach do linii kanałów prostokątnych. Poza tym możemy również dostosować maszyny na podstawie Twoich specjalnych wymagań.
Podstawowa konfiguracja
Jedna elektryczna rozwijarka (2 cewki).
Jeden zestaw urządzeń do poziomowania i frezowania.
Hydrauliczna gilotyna kątowa z czterema zestawami matryc.
Hydrauliczna gilotyna do blach, hydrauliczna giętarka do blach
Jeden zestaw komputerowego systemu sterowania CNC i oprogramowania produkcyjnego.
Jeden silnik
Dane techniczne
|
Typ |
SBAL-III-1250 |
SBAL-III-1550 |
|
Grubość |
0.5-1.2 mm |
0.5-1.2 mm |
|
Szerokość |
1250 mm |
1550 mm |
|
Prędkość robocza |
18 m/min |
18 m/min |
|
Maksymalna waga zwijarki |
8000 kg |
8000 kg |
|
Moc |
9,5 kW |
9,5 kW |
|
Waga |
3250 kg |
4000 kg |
|
Wymiar |
Maszyna główna: 2300×1800×1400mm Rozwijarka: 2300×1750×1650mm |
Maszyna główna: 2300×2100×1400mm Rozwijarka: 2300×1750×1650mm |
